Grande módulo de engrenagem de bisel industrial Alta dureza para uso pesado

Engrenagem cônica de grande módulo personalizada de alta qualidade em aço fundido para engrenagem cônica grande

Engrenagens cônicas retas são componentes de transmissão mecânica projetados para transmissão de potência entre dois eixos que se intersectam. Seus dentes são de formato linear, distribuídos ao longo de uma superfície cônica, e facilitam a transferência de potência em um ângulo espacial (tipicamente 90°). A seguir, uma descrição estruturada de suas características principais:
I. Estrutura e Princípio de Funcionamento
Características do Perfil do Dente: Os dentes da engrenagem são de forma linear, estendendo-se ao longo das geratrizes do cone; as superfícies dos dentes são planas e não possuem correção de curvatura.
Modo de Engrenamento: As superfícies dos dentes engrenam por contato pontual. Consequentemente, a transmissão envolve forças de impacto relativamente altas, tornando essas engrenagens adequadas para condições de operação de baixa velocidade e carga leve.
Relação dos Eixos: Os eixos de entrada e saída se intersectam. Embora um ângulo de intersecção comum seja de 90°, este ângulo pode ser ajustado para outros valores com base em requisitos de projeto específicos.

II. Vantagens de Desempenho
Facilidade de Fabricação: Essas engrenagens não requerem equipamentos complexos de usinagem de superfície; podem ser produzidas usando processos simples de fresamento de forma ou brochamento, tornando-as bem adequadas para produção em lotes de pequeno a médio porte.
Facilidade de Instalação e Manutenção: Apresentando uma estrutura compacta, essas engrenagens têm requisitos relativamente flexíveis para alinhamento de instalação, resultando em baixos custos de comissionamento e substituição.
Alta Custo-Benefício: Os custos de material e processamento são significativamente menores do que os das engrenagens cônicas helicoidais, tornando-as a escolha preferida para soluções de transmissão econômicas.
III. Materiais e Tratamento Térmico

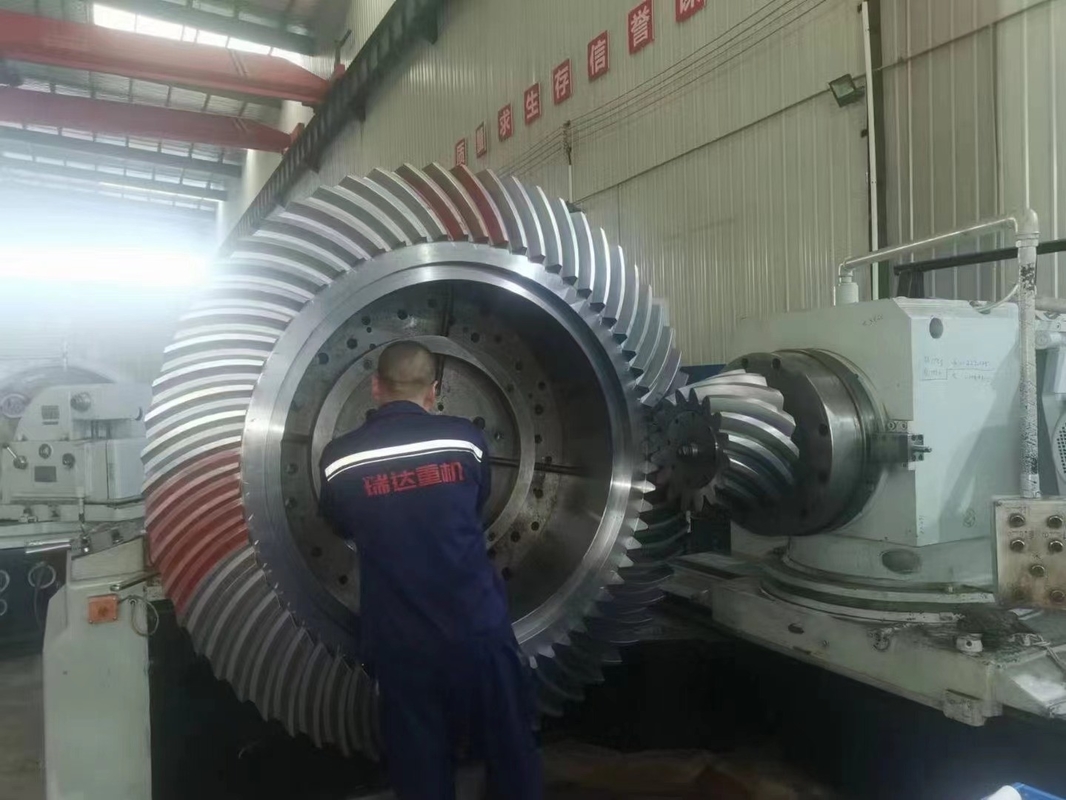

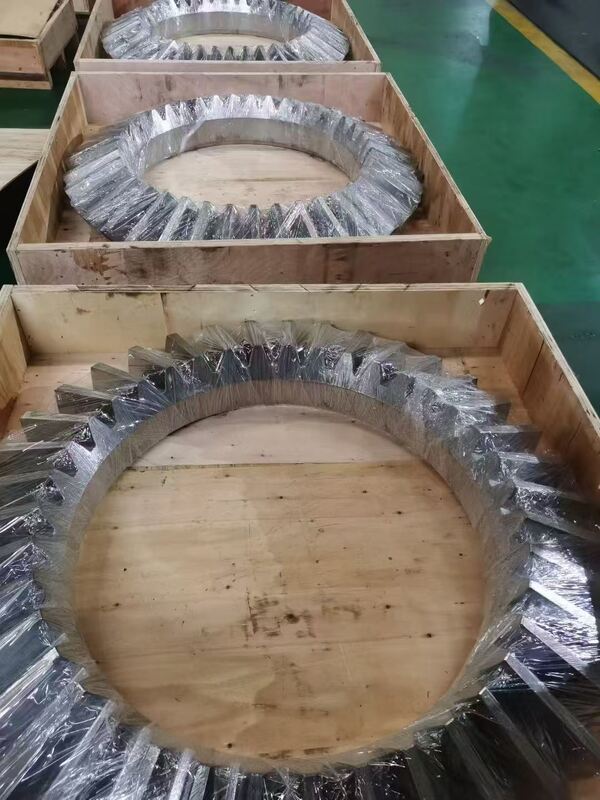

Tipos de Materiais: A grande maioria das engrenagens cônicas retas produzidas por nossa empresa é utilizada em britadores de cone. Nossas capacidades de processamento cobrem uma faixa de módulo de 12–36 mm e uma faixa de diâmetro de 200–1700 mm. Dependendo das formas e requisitos específicos, as grandes engrenagens anelares são fundidas ou forjadas de aço de carbono médio (por exemplo, 40Cr, 42CrMo, 34CrNiMo6) e subsequentemente passam por endurecimento por indução de média frequência. Os pequenos pinhões são forjados de aço de baixo carbono (por exemplo, 20CrMnTi, 20CrMnMo, 17CrNiMo6) e passam por tratamentos de cementação e têmpera.
